电致变色玻璃低成本批量生产技术

电致变色玻璃的市场问题

现有技术造价昂贵

  • 目前的工程解决方案仅适用于“全周期”公司-从电致变色层在玻璃中的应用到中空玻璃组件(IGU)的生产以及外墙的安装
  • 生产技术不灵活,必须使用高度专业的设备才能生产某种特定类型的电致变色玻璃
  • 玻璃的生产成本过高-400-450美元/平方米。

技术限制

  • 透光范围有限(明暗状态下的透明度之间的差异)-不超过45-50%
  • 明暗两种状态的切换速度慢(10到20分钟)
  • 颜色选择有限(大多数为蓝色)
  • 装饰建筑物外墙时,将相同颜色的电致变色玻璃与不同的配色方案相结合具有一定的复杂性

提高建筑物的能源利用率

  • 建筑物供暖服务需要消耗50%至80%的电力,而空调则消耗仅20%的电力
  • 设计新建筑物时对通风和空调系统的高要求

解决方案

电致变色玻璃

施加电势会改变电致变色玻璃在可见光范围内的透明度,并控制进入室内的热量。 根据View Glass的评估,这种玻璃可将冷却和照明的峰值能耗降低20%.

Comberry 已开发出一种可用于电致变色玻璃大规模工业化生产的耐用材料-TUNOX。

TUNOX电致变色材料具有多种的颜色可供选择-蓝色,灰色,黑色等。在TUNOX材料系统中使用独特的专利技术解决了电致变色玻璃生产和操作中的许多难题:变色玻璃的技术和性消费者特性得到显著改善,生产成本降低,生产方式也变得更灵活.

该技术已准备好进行推广。

应用领域

建筑

  • 住房建设(“智能家居”):外墙,隔墙,窗户,门
  • 办公室建设(“智能办公室”):外墙,办公处,会议室,办公室隔板,工作场所设计
  • 商业建筑:橱窗,试衣间,展示柜
  • 体育工程建设:为体育建筑安装玻璃窗,在体育和健康机构中建立内部空间
  • 卫生保健工程建设:病房隔板,手术室,办公室

交通运输

  • 汽车玻璃(作为有色玻璃的替代品)
  • 全景天窗
  • 汽车和公交车里的隔板
  • 空运和海运交通工具的舷窗
  • 火车窗

电致变色玻璃工作说明

在大多数情况下,电致变色玻璃由不透明电极(电致变色电极)和透明电极(反电极)组成。离子导电电解质位于电极之间(图1)。所用材料的性质及其在玻璃表面上的涂覆方法可能不同。该选择权由制造商享有,并同时由影响消费者特征以及影响产品成本的经济、技术因素决定。在任何情况下,电致变色玻璃都是以光学透明材料为基础的电镀设备(例如可充电电池)。

施加电势会使离子(通常是锂)移向工作电极。这会使得工作电极变暗,从而使可见光的透射率达到所需要的消耗。停止供电后,电极的颜色不会消失,它将仍然保持原样。也就是说,电致变色玻璃只有在切换透光模式时消耗电力,其他时间不会持续耗电。施加反向电压可使锂离子从工作电极向反电极移动,从而使工作电极变色,电致变色系统变为透明,该过程类似于电池充电和放电的过程。

尽管表面上看起来很简单,但实际上,电致变色玻璃是技术复杂的产品。它包含大量其他材料,各种过渡层,这些过渡层会降低内部电阻或影响整个原电池系统的其他重要电化学特性。另外,组装电致变色器件的难度不亚于制造锂离子电池。

Comberry开发了TUNOX技术并且在无机和有机材料组合的基础上开发了原型电致变色设备(系统)。

系统规格:

  • 施加低电压时玻璃透明度的变化快
  • 明暗两种状态之间透明度的范围广:5%- 60%
  • 能够产生蓝色,灰色,黑色的玻璃阴影
  • 必要时,您可以将电致变色设备调整至几乎不透明的状态(透明度≤0.3%),由于独特的掺杂剂系统和较厚的电极层,设备的使用寿命和运行速度不会受到大的影响
  • 运行的温度范围:-30°C – + 65°C(电致变色装置在双层中空玻璃中的运用,简化了其在任何气候区域的操作)
  • 使用寿命-长达20年

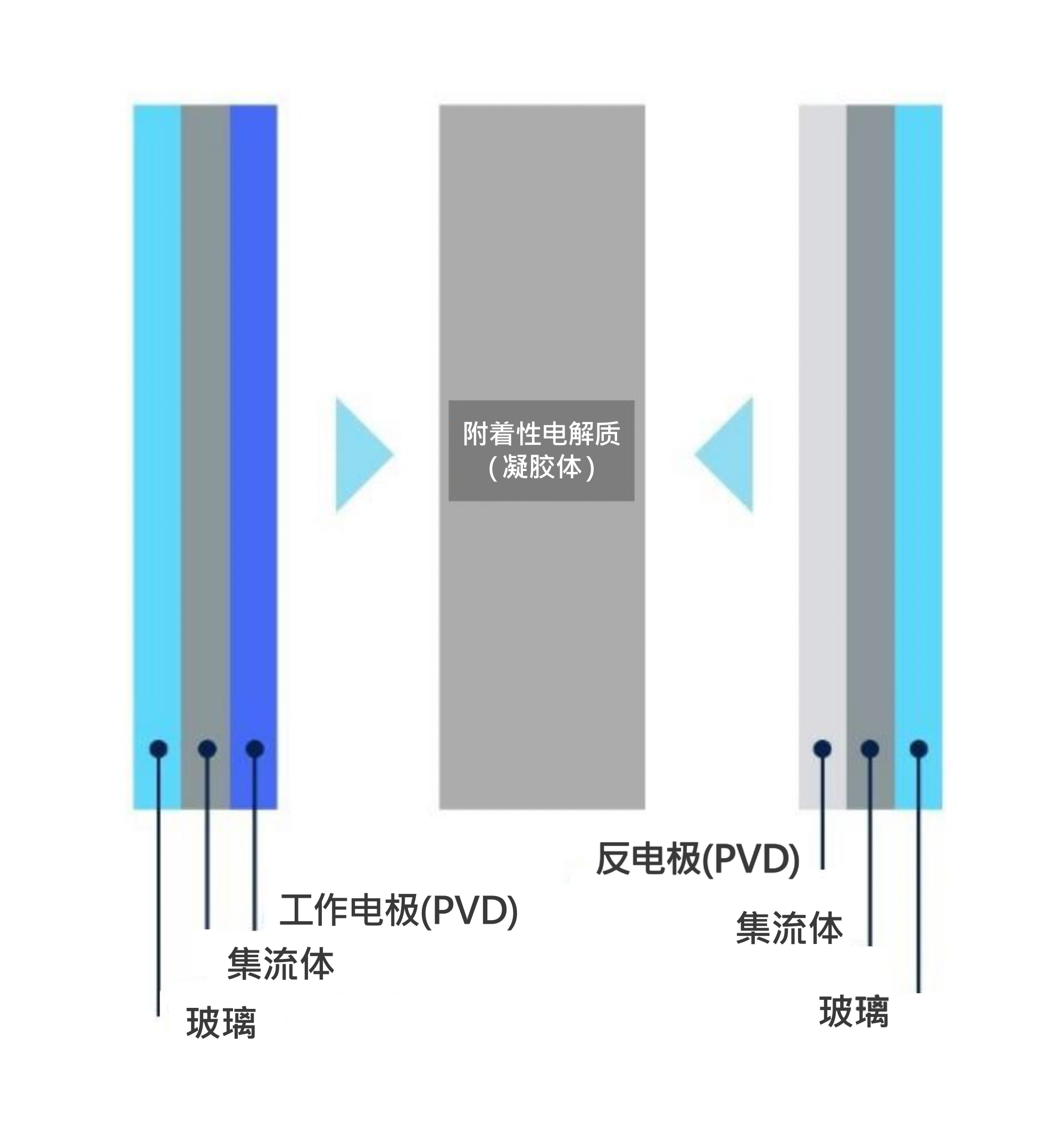

图1.电致变色堆叠层集示意图

该系统由两个电极以及两电极之间的凝胶聚合物电解质组成

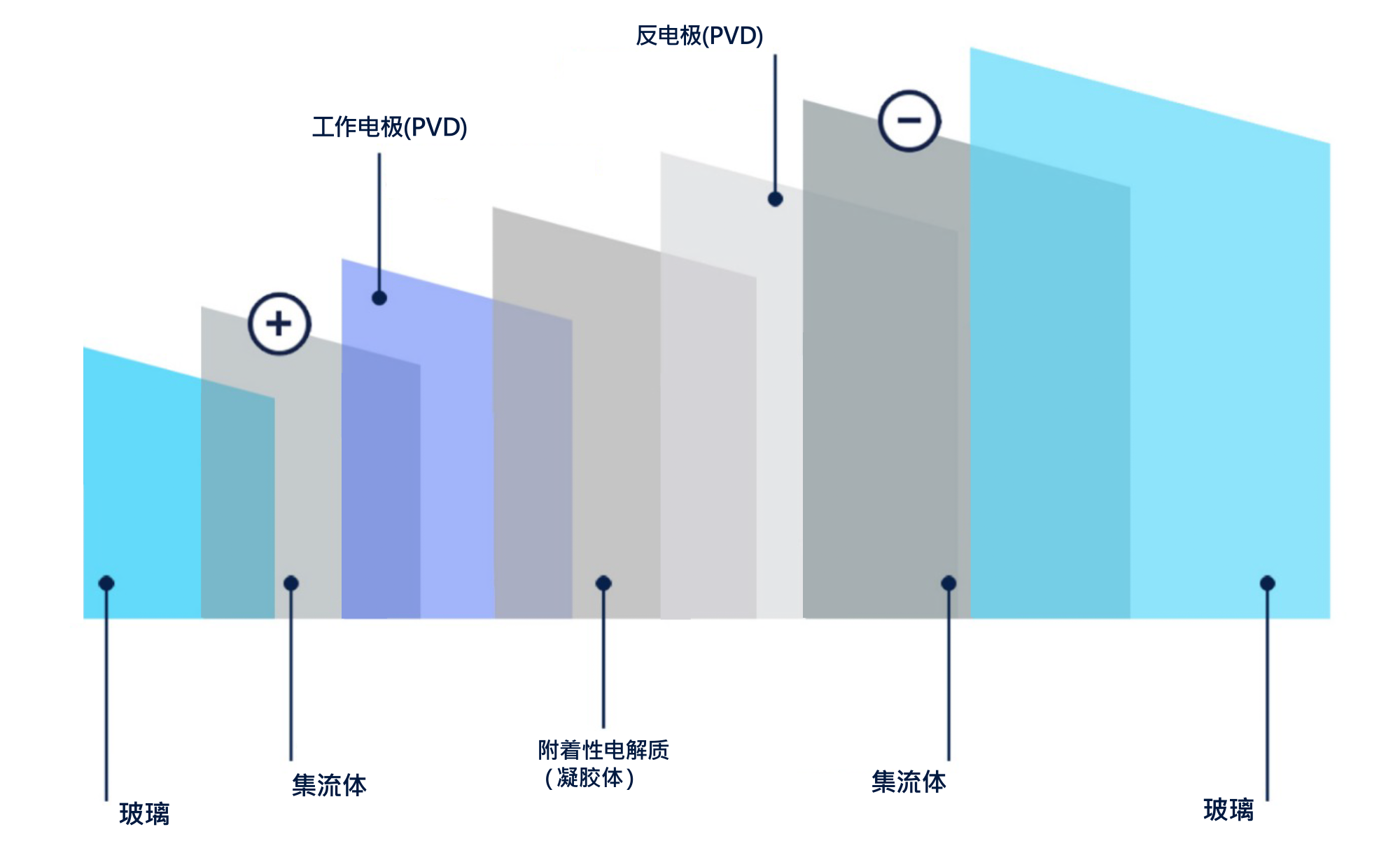

图2.该系统由两个电极以及两电极之间的凝胶聚合物电解质组成

该技术包括用半固态叠层代替固态电致变色叠层。工作电极和反电极是无机的,并带有磁性的。具有粘合性能和良好导电性的凝胶聚合物或聚合物电解质替代了无机电解质。

凝胶聚合物电解质的特性:

  • 离子电导率可与液体电解质相媲美
  • 对电极表面的附着力好
  • 透明度高(> 98%)
  • 抗紫外线
  • 耐高温
  • 宽伏安窗口
  • 低温下导电性良好

TUNOX技术及其优势

  • 通用:适用于浮法玻璃制造公司,回收商(中空玻璃制造商)和全周期公司
  • 制造商可以使用标准设备制造电致变色玻璃,无需购买昂贵的专用设备
  • 促进制造商产品线的扩展
  • 系统的各个部分可以在不同行业中进行制造和组装,并可以合作使用
  • 成本价-$100-150/平方米

技术开发人员

Comberry有限责任公司(位于俄罗斯乌利亚诺夫斯克)是一家技术公司和组合平台。该公司加快了在PVD薄膜涂层行业中研发速度。该公司在2013年由Ulyanovsk,Mordovia共和国和Dubna纳米中心与Intertermolecular,Inc.合作参与创建。 (美国加利福尼亚)。

技术合作伙伴

合作

Comberry团队已准备好将其技术由小规模研究推广至大规模的商业化生产,或创建一家联合公司生产电致变色玻璃。

联系方式

+7 (8422) 37–01–01
+7 902 357-18-80

有限责任公司“Comberry”

俄罗斯,432072,乌里扬诺夫斯克

44 Proezd Innzhenerny街9楼

info@comberry.ru
